WKH4系列液壓回轉傳動裝置
 |
文件名：WKH系列液壓回轉傳動裝置
|
PDF格式
 圖片格式
|
|
扭矩：1000~80000N.M
轉速：1~63r/min
|

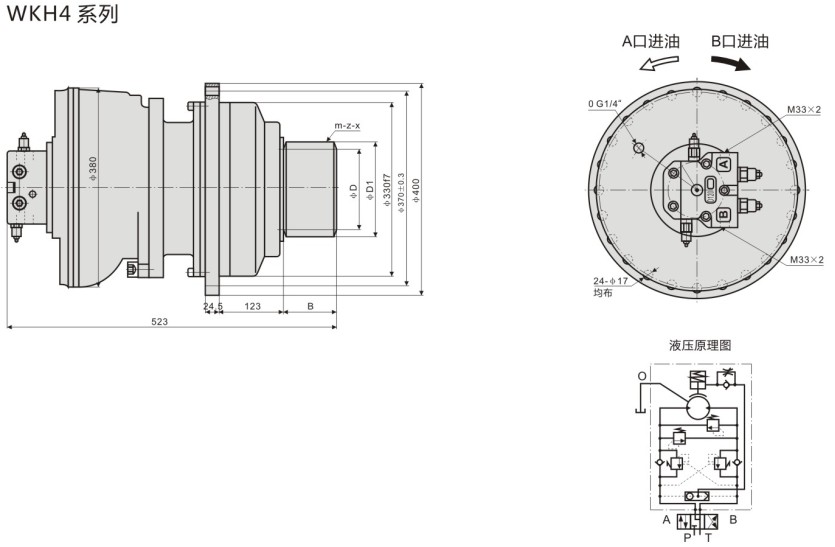

WKH4系列外形尺寸
WKH4液壓回轉傳動裝置性能參數
|
型號 |
額定輸出扭矩 N.m |
傳動比 |
轉速范圍 r/min |
額定壓力 Mpa |
總排量 ml/r |
液壓馬達型號 |
制動器 |
最大功率 MAX |
|
|
靜制動扭矩 |
開啟壓力 |
||||||||
|
WKH4-5000D120221 |
4873 |
5 |
0-90 |
16 |
2430 |
AKS3-500D120221 |
6500 |
2.5 |
96KW |
|
WKH4-6500D120221 |
6562 |
5.5 |
0-90 |
16 |
3272.5 |
AKS3-600D120221 |
9450 |
2.5 |
96KW |
|
WKH4-8000D120221 |
7951 |
5 |
0-80 |
16 |
3960 |
AKS3-800D120221 |
12000 |
2.6 |
96KW |
|
WKH4-10000D120221 |
10886 |
5.5 |
0-40 |
16 |
5428.5 |
AKS3-1000D120221 |
15000 |
2.6 |
96KW |
輸出齒輪外形尺寸
|
模數（m) |
齒數（z) |
變?yōu)橄禂?shù)(x) |
￠D |
￠D1 |
B |
|
10 |
17 |
0.6 |
170 |
200.64 |
85 |
|
12 |
13 |
0.5 |
156 |
191.5 |
100 |
|
12 |
18 |
0.564 |
216 |
252.03 |
85 |
|
14 |
15 |
0.5 |
210 |
250.58 |
100 |
|
16 |
12 |
0.641 |
192 |
241.6 |
125 |
|
16 |
12 |
0.5 |
192 |
238.4 |
100 |
1.輸出齒輪的選用必須考慮輸出扭矩的大小，以保住齒輪和傳動軸的強度。
2.配流器的選用應參照系統允許供油量的大小，上述表格和輸出軸僅為常用形式。
3.公司可根據客戶需要提供各種規格形式的回轉裝置，詳情請與本公司聯系。
