WKH3系列液壓回轉傳動裝置
 |
文件名：WKH系列液壓回轉傳動裝置
|
PDF格式
 圖片格式
|
|
扭矩：1000~80000N.M
轉速：1~63r/min
|

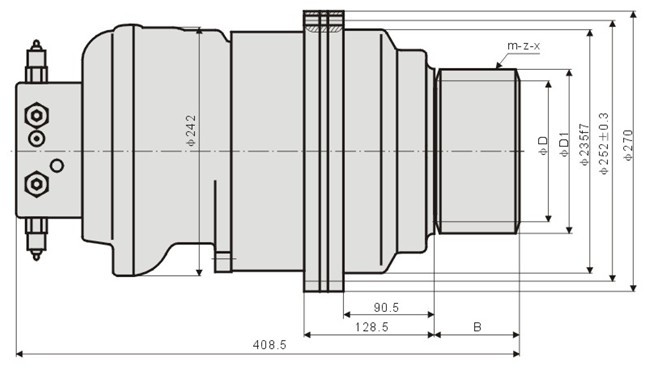

WKH3系列外形尺寸
.jpg "液壓回轉傳動裝置")
WKH3液壓回轉傳動裝置性能參數
|
型號 |
額定輸出扭矩 N.m |
傳動比 |
轉速范圍 r/min |
額定壓力 Mpa |
總排量 ml/r |
液壓馬達型號 |
制動器 |
最大功率 MAX |
|
|
靜制動扭矩 |
開啟壓力 |
||||||||
|
WKH3-1600D60221 |
1685 |
5 |
0-110 |
16 |
860 |
AKS1-175D60221 |
2520 |
2.2 |
48KW |
|
WKH3-2000D60221 |
2000 |
7 |
0-80 |
16 |
1078 |
AKS1-150D60221 |
3000 |
2.2 |
48KW |
|
WKH3-2600D60221 |
2600 |
7 |
0-80 |
16 |
1344 |
AKS2-200D60221 |
3900 |
2.2 |
48KW |
|
WKH3-3400D60221 |
3400 |
5 |
0-100 |
16 |
1735 |
AKS2-350D60221 |
4800 |
2.2 |
48KW |
|
WKH3-4000D60221 |
4166 |
5 |
0-90 |
16 |
2125 |
AKS2-420D60221 |
6000 |
2.2 |
48KW |
|
WKH3-5300D60221 |
5316 |
5.5 |
0-80 |
16 |
2711.3 |
AKS2-500D60221 |
7800 |
2.2 |
48KW |
輸出齒輪外形尺寸
|
模數（m)
|
齒數（z)
|
變?yōu)橄禂?x)
|
￠D
|
￠D1
|
B
|
|
6
|
17
|
0.5
|
102
|
118.8
|
60
|
|
8
|
15
|
0.5
|
120
|
143.24
|
60
|
|
8
|
17
|
0.3
|
136
|
156.8
|
90
|
|
8
|
17
|
0.5
|
136
|
159.04
|
65
|
|
10
|
12
|
0.63
|
120
|
149
|
80
|
|
10
|
15
|
0.7
|
150
|
180.44
|
100
|
|
10
|
18
|
0.7
|
180
|
212.7
|
88
|
|
12
|
14
|
0.35
|
168
|
199.53
|
100
|
|
12
|
15
|
0.65
|
180
|
216.39
|
90
|
1.輸出齒輪的選用必須考慮輸出扭矩的大小，以保住齒輪和傳動軸的強度。
2.配流器的選用應參照系統(tǒng)允許供油量的大小，上述表格和輸出軸僅為常用形式。
3.公司可根據客戶需要提供各種規(guī)格形式的回轉裝置，詳情請與本公司聯系。
