寧波泰勒姆斯液壓馬達有限公司是寧波的一家比較有實力的液壓馬達，徑向柱塞液壓馬達是寧波泰勒姆斯液壓馬達有限公司做的液壓馬達里面的一款主打的產品，這款產品具有很多的優點，是別的液壓馬達所不能替代的，這個徑向柱塞液壓馬達在性能方面，動力方面，共有方面，功率方面等等，是很多的型機械進行傳動的理想選擇。
          徑向柱塞馬達的主要性能參數包括壓力、排量、轉速、轉矩、容積效率和總效率等。
          (1)壓力
          徑向柱塞馬達的最高壓力目前可達45MPa，常用工作壓力為16～32MPa。

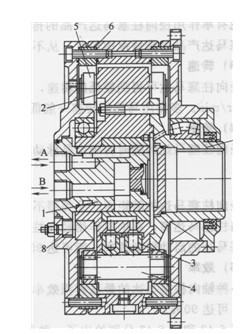

                                                   圖1橫梁傳力式內曲線馬達結構
                  1-配流軸；2-缸體；3-柱塞}4-橫梁；5-滾輪6-導軌曲線;7-主軸；8-微調螺釘

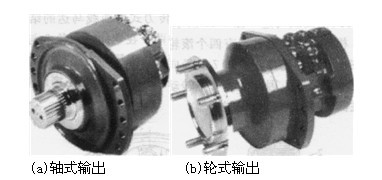

                                                圖2滾柱柱塞傳力式內曲線馬達實物外形
          (MS系列，寧波恒通液壓科技有限公司產品)
          (2)排量計算及其范圍
單作用徑向柱塞馬達的排量計算方法與單作用徑向柱塞泵相同，可參見式。
多作用徑向柱塞馬達的排量計算公式如下：
V=π/4 ×d^2×hXZY×10^(-3) (mL/r)
式中 d-柱塞直徑，mm；
h-柱塞的有效行程，mm；
X-每個工作循環中各柱塞的作用次數；
Z-每排柱塞數；
Y-柱塞排數。
          現有單作用徑向柱塞馬達產品的排量范圍從不到1mL/r到每轉幾萬毫升；而多作用徑向柱塞馬達產品的排量范圍較寬，從不到ImL/r到每轉十幾萬毫升。
          (3)轉速
徑向柱塞馬達可得到較低的轉速，已知產品的轉速一般低于1200r/min，最低穩定轉速為0.3r/min。多作用馬達的轉速一般低于同排量的單作用馬達。
          (4)轉矩
徑向柱塞馬達的瞬時轉矩也是脈動的。其平均理論轉矩可用下式進行計算
Tt=VΔp/2π
徑向柱塞馬達的轉矩因產品類型不同而異，就啟動轉矩效率而言，各類徑向柱塞馬達均比軸向柱塞馬達高，其中單作用徑向柱塞馬達的啟動轉矩效率一般可達90%，而多作用徑向柱塞馬達的啟動轉矩效率一般可達95%。
          (5)效率
各種軸向柱塞馬達的最高容積效率基本上都可達到95%。最高總效率與軸向柱塞馬達相當，可達90%。
圖1和圖2分別給出了一種單作用徑向柱塞馬達和多作用徑向柱塞馬達的全效率特性曲線。
          (6)噪聲
徑向柱塞馬達的噪聲要比軸向柱塞馬達低。
           寧波泰勒姆斯液壓馬達有限公司，科技帶來強勁動力，品質靠事實說話。
