履帶行走用馬達

行走馬達采用HMV110-2型軸向變量柱塞馬達驅動。

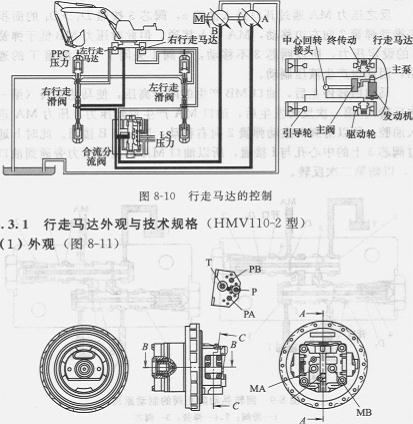

行走液壓馬達的控制路線為：主泵一主控制閥一中心回轉接頭一行走馬達一油箱(圖)，以實現車輛直線行走或單側行走。行走時系統溢流壓力設定為35. 5MPa。車輛在行走（直線行走或單邊行走）時主泵為分流狀態：前泵A供應左行走滑閥（斗桿組），后泵B供應右行走滑閥（鏟斗組）。

圖 HMV110-2型行走馬達的外觀

P-自行走速度電磁閥；T-至油箱；PA-自控制閥；PB-自控制閥；

MA-MA壓力檢測口；MB- MB壓力檢測口

(2)技術規格（表8-2）

表 HMV110-2型行走馬達的技術規格

項目/機型		PC200/210-7		PC220-7
型號		HMV110-2
	最小	78. 6cm3/r	74CIT13／r
理論排量	最大	106. 2cm3/r	110. 7cm3/r
設定壓力		37. 3MPa(380kgf/cmz)
額定速度	最小容量	2. 805r/min	3. 046r/min
	最大容量	1. 842r/min	1. 588r/min
制動解除壓力		1. 2MPa(12kgf/cmz)
行走速度轉換壓力	壓差	0. 8MPa(8kgf/cm2)

行走馬達的結構圖

圖 HMV110-2型行走馬達的結構（剖切位置見圖）

1-調節器活塞；2，4-彈簧；3-調節器閥；5-馬達殼體；6-安全吸油閥彈簧；7-安全吸油閥；8-單向閥；9-單向閥彈簧；10 -輸出軸；11-變量斜盤；12-保持架導向塊；13 -銷；14-活塞；15 -保持架；16 -油缸；17 -配流盤；18-平衡閥； 19 -環；20-滑閥回位彈簧；21-制動活塞；22-摩擦片；23-摩擦盤；24-鋼球
