液壓傳動系統的有關液壓馬達設計
首頁 ? 液壓行業知識 ? 液壓傳動系統的有關液壓馬達設計
明確系統設計要求
這個步驟的具體內容是：
1)主機的用途、主要結構、總體布局；主機對液壓系統執行元件在位置布置和空間尺寸以及質量上的限制。
2)主機的工藝流程或工作循環；液壓執行元件的運動方式（移動、轉動或擺動）及其工作范圍。
3)液壓執行元件的負載和運動速度的大小及其變化范尉。
4)主機各液壓執行元件的動作順序或互鎖要求，各動作的同步要求及同步精度。
5)對液壓系統工作性能（如工作平穩性、轉換精度等）、工作效率、自動化程度等方面的要求。
6)液壓系統的工作環境和工作條件，如周圍介質、環境溫度、濕度、塵埃情況、外界沖擊振動等。
7)其他方面的要求，如液壓裝置在外觀、色彩、經濟性等方面的規定或限制。
分析系統工況，確定主要參數
（一）分析系統工況
對液壓系統進行工況分析，就是要查日爿它的每個執行元件在各自工作過程中的運動速度和負載的變化規律，這是滿足主機規定的動作要求和承載能力所必需具備的。液壓系統承受的負載可由主機的規格規定，可由樣機通過實驗測定，也可以由理論分析確定。當用理論分析確定系統的實際負載時，必須仔細考慮它所有的組成項目，例如：工作負載（切削力、擠壓力、彈性塑性變形抗力、重力等）、慣性負載和阻力負載（摩擦力、背壓力）等，并把它們繪制成圖，如圖11-2a所示。同樣地，液壓執行元件在各動作階段內的運動速度也須相應地繪制成圖，如圖11-2b所示。設計簡單的液壓系統時，這兩種圖可以省略不畫。

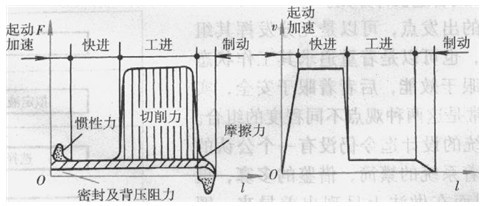

圖11-2液壓系統執行元件的負載圖和速度圖
a)負載圖b）速度圖
（二）確定主要參數
這里是指確定液壓執行元件的工作壓力和最大流量。
液壓系統采用的執行元件的形式，視主機所要實現的運動種類和性質而定，見表11-l。
表11-1執行元件形式的選擇
|
執行元件的工作壓力可以根據負載圖中的最大負載來選?。ㄒ姳?1-2），也可以根據主機的類型來選?。ㄒ姳?/span>11-3）；最大流量則由執行元件速度圖中的最大速度計算出來。這兩者都j執行元件的結構參數（指液壓缸的有效工作面積A或液壓馬達的排量h）有關。一般的做法是先選定執行元件的形式及其工作壓力p，再按最大負載和預估的執行元件機械效
率求出A或VM，并通過各種必要的驗算、修正和網整后定下這些結構參數，最后再算出最
大流量qmax來。
表1I-2按負載選擇執行元件工作壓力（適用丁中、低壓液壓系統）
|
負載F/kIV
|
<5
|
5—10
|
10一20
|
20 - 30
|
30 - I ，50
|
|
工作壓力pI MPa
|
(0 8—1
|
