擺缸曲軸式徑向柱塞液壓馬達HCM2/GM2/INM2/AKS2/BJM2/XHS2

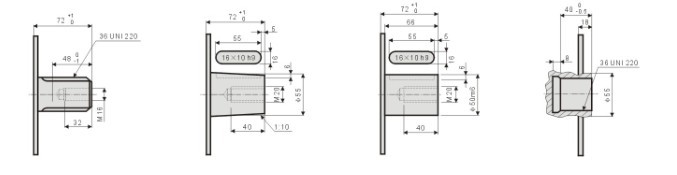

軸伸形式


矩形花鍵A 錐軸Z 圓柱平鍵B 內花鍵I

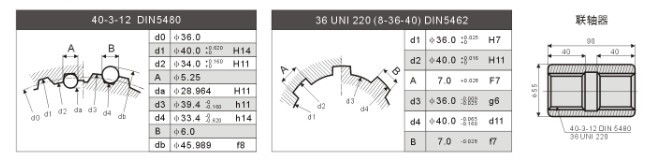

花鍵參數

40-3-12DIN5480
d0
¢36.0
d1
¢40.0 H14
d2
¢34.0 H11
A
¢5.25
da
¢28.964 H11
d3
¢39.4 h11
d4
¢33.4 h14
B
¢6.0
db
¢45.989 f8


36UNI220(8-36-40)DIN5462
d1
¢36.0 H7
d2
¢40.0 H11
A
7 .0 F7
d3
¢36.0. g6
d4
¢40.0 h14
B
7.0 f7

特性曲線

下列表為排量300CC馬達，在工作液采用礦物油，粘度40CST,油溫50°工作時的典型特性曲線

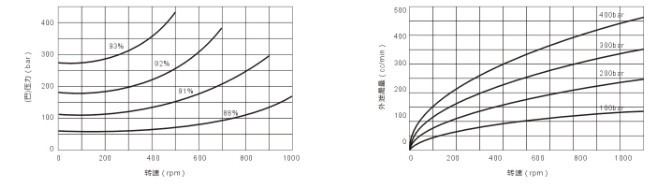

機械效率 外泄漏

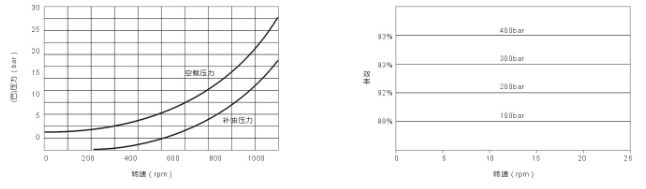

空載和補油壓力 起動和低速時機械效率

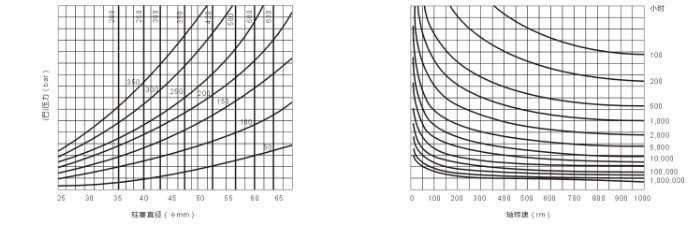

軸承壽命

該圖表示用配置滾柱軸承（代號H）的馬達。注意軸承平均壽命（B50壽命）大約是B10壽命的5倍

馬達排量 B10壽命

擺缸曲軸式徑向柱塞液壓馬達HCM2/GM2/INM2/AKS2/BJM2/XHS2
