2W系列擺線液壓馬達

產品介紹
是一種先進端面配流式擺線液壓馬達。采用先進的鑲柱式定轉子參數設計，具有工作效率高，工作壓力高、啟動壓力低、
運轉平穩、雙向可獲得同樣的輸出扭矩、可靠的軸動密封。
為滿足不同結構設計的需要，有三種結構型式：標準馬達，車輪馬達，無軸承馬達。

主要特點
1、先進的定轉子參數設計，啟動壓力低，效率高，低速運轉平穩。
2、較高的工作壓力，輸出扭矩高。
3、先進的軸密封設計，高的背壓承受能力。
4、先進可靠的聯動軸設計，使馬達具有長壽命。
5、先進的配流機構設計，具有配流精度高和磨損自動補償?shù)奶攸c(diǎn)。
6、馬達允許串聯和并聯使用，串聯使用時應接外泄油管。
7、采用圓錐滾子軸承支撐設計，具有較大的徑向承載能力，使得馬達可直接驅動工作機構。

寧波波泰勒姆斯液壓傳動有限公司

2W系列擺線液壓馬達

主要性能技術參數

排量（ml/r）
轉速PRM
流量LPM
扭矩NM
壓力BAR
參考重量KG
允許最大背壓
最大連續
間斷
連續
間斷
連續
間斷
連續
間斷
峰值
80
799
908
75
75
235
345
205
310
310
11
70
100
742
924
75
95
295
445
205
310
310
11.1
70
130
576
720
75
95
385
560
205
310
310
11.3
70
160
477
713
75
115
455
570
205
260
310
11.3
70
195
385
577
75
115
540
665
205
260
310
11.6
70
245
308
462
75
115
660
820
205
260
310
11.9
70
305
246
365
75
115
765
885
205
240
310
12.3
70
395
191
335
75
130
775
925
155
190
225
13
70
注意事項
1、應避免同時在最高扭矩和最大轉速下使用馬達。
2、表中所列扭矩值適用于直徑32mm和1.25”的輸出軸，1”的軸出軸允許的最大連續扭矩和間斷扭矩為395Nmf;D485Nma
3、超過允許背壓時，應接外泄管，并保證馬達內腔總能充滿液壓油。
4、峰值壓力為最大入口壓力，連續壓力、間斷壓力全部為進回油工作壓差，但入口壓力不起過峰值壓力。
5、馬達間斷工作持續時間不超i寸6秒鐘；峰值工作持續時間不超i寸0.6秒鐘。
6、系統最大工作溫度：80。C
7、推薦用油：抗磨液壓油，工作條件下粘度不低于13cSt，濾清精度：IS018/13。
8、在馬達全負載工作前，應在額定壓力的30%-F運轉約11J\時，確保在滿負荷工作前馬達內腔充滿液壓油。

9、馬達的連續工作壓力和間斷工作壓力同規格不同流量下會不同，詳見不同工作點的性能參數。

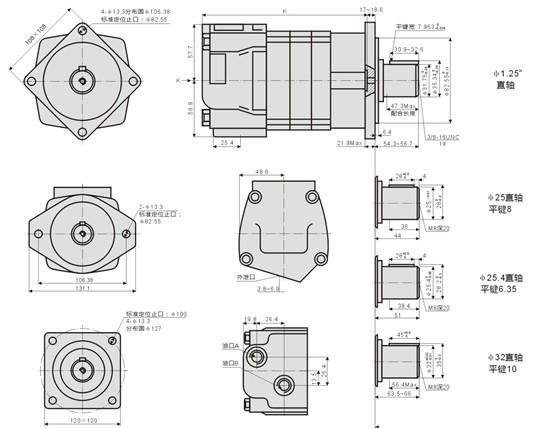

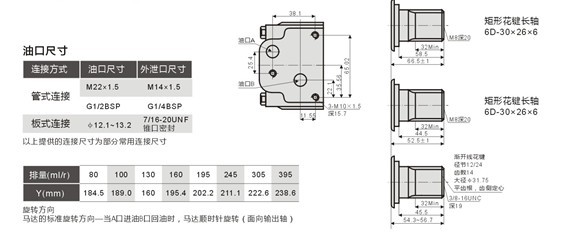

2W標準馬達外形及聯接尺寸

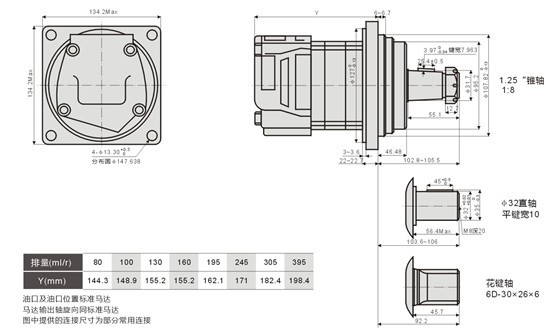

2W車輪馬達外形及聯接尺寸

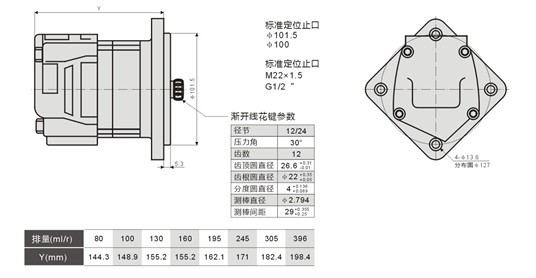

2W無軸承馬達外形及聯接尺寸

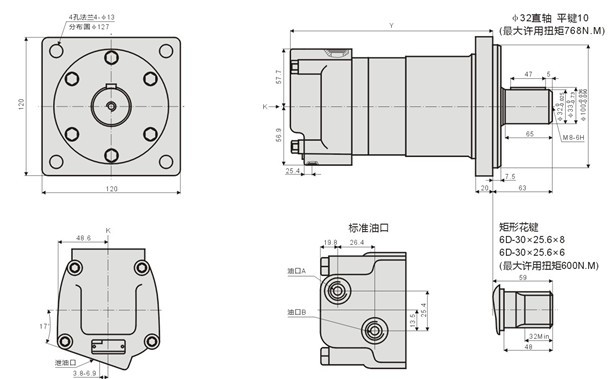

J2W大法蘭馬達外形及聯接尺寸





訂貨參考尺寸及外形圖，根據所選用的馬達具體型式從下表中選擇對應編號，本表中僅提供了產品編號的一部份，當需要的規格查不到時，請與營銷部聯系，標準顏色：藍色。

尺寸規格
排量
法蘭
輸出軸
油口螺紋
80
100
130
160
195
245
305
395





標準2孔法蘭
82.55止口

1.25”直軸，平鍵8軸伸55.5
M22*1.5外泄口M14*1.5
604-0011
0012
0013
0014
0015
0016
0017
0018
25直軸，平鍵8
軸伸464.8
M22*1.5外泄口M14*1.5
604-0021
0022
0023
0024
0025
0026
0027
0028
32軸伸，平鍵10 軸伸64.8
M22*1.5外泄口M14*1.5
604-0071
0072
0073
0074
0075
0076
0077
0078
1”直軸，平鍵8 軸伸44
M22*1.5外泄口M14*1.5
604-0061
0062
0063
0064
0065
0066
0067
0068
花鍵徑節12/24．14齒軸伸58
G1/2”外泄口ZG1/8”
604-2321
2322
2323
2324
2325
2326
2327
2328
1.25“直軸，平鍵7.9 軸伸65
板式聯接3-M10外泄口M14*1.5
604-0361
0362
0363
0364
0365
0366
0367
0368



標準4孔法蘭
82.55止口

32mm直軸，平鍵10 軸伸65
R1/2“BSP外泄口”M14*1.5
604-1384
1385
1386
1387
1388
1389
1390
1391
32直軸，平鍵10 軸伸65
M22*1.5外泄口M14*1.5
604-0041
0042
0043
0044
0045
0046
0047
0048
6D-30x26x6軸伸65
M22*1.5外泄口M14*1.5
604-1051
1052
1053
1054
1055
1056
1057
1058
花鍵，徑節12/24，14齒軸伸57
R1/2“BSP外泄口G1/4
604-2241
2242
2243
2244
2245
2246
2247
2258
1.25”直軸，平鍵7. 95    軸伸55 5
G1/2 "
外泄口ZGl/4
604-0251
2252
2253
2254
2255
2256
2257
1006


44孔大法蘭
100止口
6D-30x26x8      軸伸57
M22x1.5外泄口M14x1.5


630-1001
1002
1003
1004
1005
1006
6D-30x26x8
軸伸57
板式聯接4-M10


630-1011
1012
1013
1014
1015
1016




車輪馬達
32軸伸，平鍵10 軸伸104
外泄口
    M22x1.5外泄口M14x1.5
604-4371
4372
4373
4374
4375
4376
4377
4378
1.25”錐軸，帶槽螺母軸伸104
板式連接3-M10泄油口7/16-20UNP
604-4391
7392
7393
7394
7395
7396
7397
7398
無軸承馬達

M22x1.5
604-8181
8182
8183
8184
8185
8186
8187
8188
